Nom |
Scellement imperméabilisant extérieur du joint périphérique entre une traversée de paroi et le conduit d'installations, dans mur de façade. |
Code |
EEP040 |
Unité |
U |
Désignation |

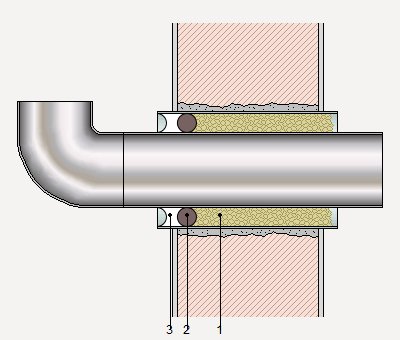

Scellement imperméabilisant extérieur du joint périphérique de 15 mm de largeur, entre une traversée de paroi en PVC de 90 mm de diamètre et le conduit d'installations introduit à l'intérieur, avec mastic élastomère monocomposant à base de polyuréthane, de couleur blanche, sur cordon en polyéthylène expansé à cellules fermées, de section circulaire de 20 mm de diamètre, placé à une profondeur d'au moins de 2 cm depuis le bord extérieur de la traversée de paroi laquelle sera fixée au préalable, avec du mortier de ciment hydrofuge, à l'intérieur d'une ouverture réalisée dans le mur de façade allant jusqu'à 40 cm d'épaisseur, et une injection postérieure de mousse de polyuréthane depuis la partie intérieure vers le fond du joint. |
Prix |
|
Exportation |
Diamètre de la traversée de paroi (mm)
Groupe commercial
Largeur du joint (mm)
Matériau
Couleur
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
mt15bas010d |
Cordon en polyéthylène expansé à cellules fermées, de section circulaire de 20 mm de diamètre, pour le remplissage de fond de joint. |
0,283 |
m |
30,09 |
8,52 |
mt15bas030a |
Cartouche de mastic élastomère monocomposant à base de polyuréthane, de couleur blanche, de 600 ml, type F-25 HM selon NF EN ISO 11600, à haute adhérence et à durcissement rapide, avec des propriétés élastiques élevées, résistance aux intempéries, au vieillissement et aux rayons UV, apte pour être en contact avec eau potable, dureté Shore A approchée de 35 et allongement en rupture > 600%, selon NF EN ISO 11600. |
0,071 |
U |
1.164,62 |
82,69 |
mt36tvg010ea |
Tube en PVC, de 90 mm de diamètre et 1,2 mm d'épaisseur. |
0,500 |
m |
235,28 |
117,64 |
mt08aaa010a |
Eau. |
0,006 |
m³ |
189,49 |
1,14 |
mt09mif010ka |
Mortier industriel pour maçonnerie, de ciment, couleur grise, avec adjuvant hydrofuge, catégorie M-10 (résistance à la compression 10 N/mm²), fourni en sacs, selon NF EN 998-2. |
0,006 |
t |
8.334,93 |
50,01 |
mt13blw110b |
Aérosol de 750 cm³ de mousse de polyuréthane, de 22,5 kg/m³ de densité, 140% d'expansion, 18 N/cm² de résistance à la traction et 20 N/cm² de résistance à la flexion, conductivité thermique 0,04 W/(mK), stable de -40°C à 100°C; à appliquer avec tube flexible; selon NF EN 13165. |
0,320 |
U |
865,27 |
276,89 |
mo020 |
Compagnon professionnel III/CP2 construction. |
0,124 |
h |
698,09 |
86,56 |
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,124 |
h |
511,00 |
63,36 |
Frais de chantier des unités d'ouvrage |
2,000 |
% |
686,81 |
13,74 |
|
Coût d'entretien décennal: 1.120,88DA les 10 premières années. |
Montant total HT: |
700,55 |
UNITÉ D'OUVRAGE EEP040: SCELLEMENT IMPERMÉABILISANT EXTÉRIEUR DU JOINT PÉRIPHÉRIQUE ENTRE UNE TRAVERSÉE DE PAROI ET LE CONDUIT D'INSTALLATIONS, DANS MUR DE FAÇADE.
MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.
Le mastic élastique à base de polyuréthane ne sera pas mis en contact avec les matériaux bitumineux.
CLAUSES TECHNIQUES
Scellement imperméabilisant extérieur du joint périphérique de 15 mm de largeur, entre une traversée de paroi en PVC de 90 mm de diamètre et le conduit d'installations introduit à l'intérieur, avec mastic élastomère monocomposant à base de polyuréthane, de couleur blanche, sur cordon en polyéthylène expansé à cellules fermées, de section circulaire de 20 mm de diamètre, placé à une profondeur d'au moins de 2 cm depuis le bord extérieur de la traversée de paroi laquelle sera fixée au préalable, avec du mortier de ciment hydrofuge, à l'intérieur d'une ouverture réalisée dans le mur de façade allant jusqu'à 40 cm d'épaisseur, et une injection postérieure de mousse de polyuréthane depuis la partie intérieure vers le fond du joint.
CRITÈRE POUR LE MÉTRÉ
Nombre d'unités prévues, selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que le joint est propre, sec et exempt de poussière, de graisse et de matières étrangères.
CLIMATIQUES.
Les travaux seront suspendus si la température ambiante est inférieure à 5°C ou supérieure à 30°C, et en cas de pluie intense, de neige ou de vent excessif.
PHASES D'EXÉCUTION.
Implantation. Perforation du mur. Fixation de la traversée de paroi. Mise en place du conduit à l'intérieur de la traversée de paroi. Remplissage du fond de joint. Injection de la mousse de polyuréthane. Application du mastic. Arrêts du revêtement extérieur du mur dans la rencontre avec la traversée de paroi.
CRITÈRE POUR LE MÉMOIRE
On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.
Code CED |
Type |
Poids (kg) |
Volume (l) |
17 02 03 |
Plastique. |
0,053 |
0,088 |
17 09 04 |
Déchets mélangés de construction et de démolition distincts de ceux spécifiés dans les codes 17 09 01, 17 09 02 et 17 09 03. |
0,003 |
0,002 |
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,113 |
0,075 |
Déchets générés: |
0,169 |
0,166 |
|
15 01 01 |
Emballages en papier et en carton. |
0,060 |
0,080 |
17 02 03 |
Plastique. |
0,009 |
0,015 |
17 02 01 |
Bois. |
0,040 |
0,036 |
15 01 04 |
Emballages métalliques. |
0,048 |
0,080 |
Emballages: |
0,157 |
0,211 |
|
Total déchets: |
0,326 |
0,377 |
