GBC030 |
m² |

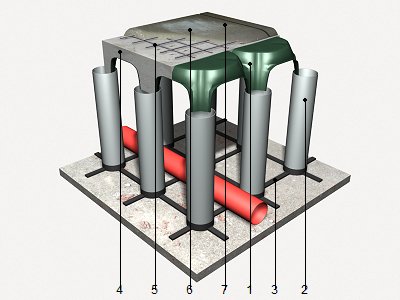

Plancher surélevé sur vide sanitaire, en béton, grande hauteur. |
6.409,96DA |
|
Plancher surélévé sur vide sanitaire, en béton armé, grande hauteur, de 100+4 cm de hauteur, sur coffrage perdu de pièces en polypropylène recyclé, appuyé sur des tubes en PVC de 125 mm de diamètre et 85 cm de hauteur, fixés à une matrice de base, réalisé en béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305, coulage avec des moyens manuels, et treillis soudé 100x250 mm et Ø 5,0-5,0 mm, en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués en dalle de compression de 4 cm d'épaisseur; appuyé dans son ensemble sur une base en béton de propreté. Le prix ne comprend pas la couche de béton de propreté. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07cid030a |
Coffrage perdu avec pièces en polypropylène recyclé, de 58x58x15 cm, à disposer sur des tubes en PVC, sur une matrice de base, pour planchers surélévés grande hauteur sur vide sanitaire. |
1,050 |
m² |
3.002,26 |
3.152,37 |
|
mt36tit010ha |
Tube en PVC, série B, de 125 mm de diamètre et 3,2 mm d'épaisseur, selon NF EN 1329-1. |
2,550 |
m |
673,93 |
1.718,52 |
|
mt07ame100dec |
Treillis soudé 100x250 mm, fils porteurs de 5 mm de diamètre et fils de répartition de 5 mm de diamètre, en acier Fe E 500. |
1,100 |
m² |
314,73 |
346,20 |
|
mt08var050 |
Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre. |
0,017 |
kg |
189,49 |
3,22 |
|
mt08aaa010a |
Eau. |
0,017 |
m³ |
189,49 |
3,22 |
|
mt01arg000a |
Sable criblé. |
0,036 |
m³ |
2.807,51 |
101,07 |
|
mt01arg001ag |
Gros granulats homogénéisés, de taille maximale 12,5 mm. |
0,067 |
m³ |
3.030,50 |
203,04 |
|
mt08cem000a |
Ciment gris en sacs. |
44,598 |
kg |
13,77 |
614,11 |
|
mt07aco020m |
Séparateur homologué pour treillis soudé. |
1,000 |
U |
12,34 |
12,34 |
|
mq06vib020 |
Règle vibrante de 3 m. |
0,082 |
h |
504,86 |
41,40 |
|
mq06hor010 |
Bétonnière électrique avec une capacité de gâchage de 160 l. |
0,057 |
h |
333,01 |
18,98 |
|
mo044 |
Compagnon professionnel III/CP2 coffreur. |
0,028 |
h |
726,48 |
20,34 |
|
mo091 |
Ouvrier professionnel II/OP coffreur. |
0,028 |
h |
542,69 |
15,20 |
|
mo043 |
Compagnon professionnel III/CP2 ferrailleur. |
0,027 |
h |
726,48 |
19,61 |
|
mo090 |
Ouvrier professionnel II/OP ferrailleur. |
0,027 |
h |
542,69 |
14,65 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
6.284,27 |
125,69 |
|
|
Coût d'entretien décennal: 512,80DA les 10 premières années. |
Montant total HT: |
6.409,96 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE GBC030: PLANCHER SURÉLEVÉ SUR VIDE SANITAIRE, EN BÉTON, GRANDE HAUTEUR. CLAUSES TECHNIQUES Plancher surélévé sur vide sanitaire, en béton armé, grande hauteur, de 100+4 cm de hauteur, sur coffrage perdu de pièces en polypropylène recyclé, appuyé sur des tubes en PVC de 125 mm de diamètre et 85 cm de hauteur, fixés à une matrice de base, réalisé en béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305, coulage avec des moyens manuels, et treillis soudé 100x250 mm et Ø 5,0-5,0 mm, en acier Fe E 500 comme armature de répartition, placé sur des séparateurs homologués en dalle de compression de 4 cm d'épaisseur; appuyé dans son ensemble sur une base en béton de propreté. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera l'existence et la planéité de la base d'appui. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation. Mise en place de la matrice de base. Mise en place des tubes. Découpe des pièces. Mise en place et montage des pièces. Réalisation des orifices de passage des installations. Mise en place des éléments de réservation pour le passage des installations. Mise en place du treillis soudé. Préparation du béton. Coulage, extension et vibrage du béton. Réglage et nivellement de la dalle de compression. Séchage du béton. CLAUSES DE FINALISATION. La ventilation de la lame sera correcte. Le plancher surélevé sur vide sanitaire sera monolithique et réalisera correctement la transmission des charges. La surface sera uniforme et sans irrégularités. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. Le béton frais sera protégé de la pluie, du gel et des températures élevées. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, en déduisant la surface occupée par les poteaux situés dans le périmètre. CRITÈRE D'ÉVALUATION ÉCONOMIQUE Le prix ne comprend pas la couche de béton de propreté. |
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 02 03 |
Plastique. |
0,370 |
0,617 |
|
17 04 05 |
Fer et acier. |
0,096 |
0,046 |
|
01 04 09 |
Déchets de sable et d'argile. |
0,211 |
0,132 |
|
01 04 08 |
Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07. |
0,860 |
0,573 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,337 |
0,225 |
|
Déchets générés: |
1,874 |
1,592 |
|
|
15 01 01 |
Emballages en papier et en carton. |
0,674 |
0,899 |
|
17 02 03 |
Plastique. |
0,134 |
0,223 |
|
17 02 01 |
Bois. |
0,142 |
0,129 |
|
Emballages: |
0,950 |
1,251 |
|
|
Total déchets: |
2,824 |
2,843 |
