AAR010 |
m |
Arrivée générale d'assainissement. |
4.978,97DA |
|

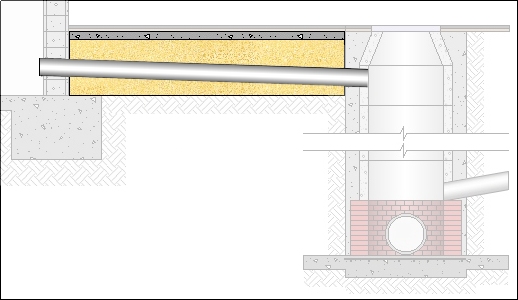

Arrivée générale d'assainissement, pour l'évacuation des eaux usées et/ou pluviales vers le réseau général de la municipalité, avec une pente minimale de 1,00% pour l'évacuation des eaux résiduelles et 0,50% pour l'évacuation des eaux pluviales, formé d'un tube de PVC lisse, série SN-4, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre extérieur, collé via adhésif, placé sur un lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel, remblai latéral compacté et remblai postérieur avec le même sable jusqu'à 30 cm au-dessus de la génératrice supérieure du tube, avec les joints et pièces spéciales correspondants. Comprend le liquide nettoyeur et l'adhésif pour les tubes et les accessoires de PVC et le béton plein BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305 pour le repositionnement postérieur avec du sol existant. Le prix comprend la démolition et le levage de la structure de chaussée existante, mais il ne comprend pas l'excavation, le remblai proprement dit ni la connexion au réseau général d'assainissement. |
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt01ara010 |
Sable de 0 à 5 mm de diamètre. |
0,385 |
m³ |
1.187,14 |
457,05 |
|
mt11tpb030d |
Tuyau en PVC lisse, pour assainissement enterré sans pression, série SN-4, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre extérieur et 4,9 mm d'épaisseur, selon NF EN 1401-1. |
1,050 |
m |
1.076,36 |
1.130,18 |
|
mt11var009 |
Liquide nettoyeur pour collage par adhésif de tubes et accessoires en PVC. |
0,079 |
l |
1.307,61 |
103,30 |
|
mt11var010 |
Adhésif pour tubes et accessoires en PVC. |
0,039 |
l |
1.992,44 |
77,71 |
|
mt10hmf040qaeg |
Béton non armé prêt à l'emploi BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305. |
0,090 |
m³ |
10.495,52 |
944,60 |
|
mq05pdm010b |
Compresseur portable électrique 5 m³/min de débit. |
0,792 |
h |
580,79 |
459,99 |
|
mq05mai030 |
Marteau pneumatique. |
0,792 |
h |
343,42 |
271,99 |
|
mq01ret020b |
Rétro chargeuse sur pneus, de 70 kW. |
0,035 |
h |
3.073,97 |
107,59 |
|
mq02rop020 |
Pilonneuse vibrante à guidage manuel, de 80 kg, avec plaque de 30x30 cm. |
0,258 |
h |
294,60 |
76,01 |
|
mo020 |
Compagnon professionnel III/CP2 construction. |
1,602 |
h |
461,40 |
739,16 |
|
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,801 |
h |
335,40 |
268,66 |
|
mo008 |
Compagnon professionnel III/CP2 plombier. |
0,185 |
h |
475,07 |
87,89 |
|
mo107 |
Ouvrier professionnel II/OP plombier. |
0,185 |
h |
342,38 |
63,34 |
|
Coûts directs complémentaires |
4,000 |
% |
4.787,47 |
191,50 |
|
|
Coût d'entretien décennal: 448,11DA les 10 premières années. |
Montant total HT: |
4.978,97 |
|||
Cahier des charges
|
UNITÉ D'OUVRAGE AAR010: ARRIVÉE GÉNÉRALE D'ASSAINISSEMENT. CLAUSES TECHNIQUES Arrivée générale d'assainissement, pour l'évacuation des eaux usées et/ou pluviales vers le réseau général de la municipalité, avec une pente minimale de 1,00% pour l'évacuation des eaux résiduelles et 0,50% pour l'évacuation des eaux pluviales, formé d'un tube de PVC lisse, série SN-4, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre extérieur, collé via adhésif, placé sur un lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel, remblai latéral compacté et remblai postérieur avec le même sable jusqu'à 30 cm au-dessus de la génératrice supérieure du tube, avec les joints et pièces spéciales correspondants. Comprend le liquide nettoyeur et l'adhésif pour les tubes et les accessoires de PVC et le béton plein BCN: CPJ-CEM II/A 32,5 - P - B 20 - 15/25 - E: 1 - NA - P 18-305 pour le repositionnement postérieur avec du sol existant. CRITÈRE POUR LE MÉTRÉ Longueur mesurée en projection horizontale, selon documentation graphique du Projet, entre les faces intérieures du mur du bâtiment et du regard de visite du réseau municipal. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. Il sera vérifié que le tracé des tranchées correspond à celui du Projet. Le terrain de l'intérieur de la tranchée, en plus de ne pas contenir d'eau, devra être sans déchets, terres lâches ou désagrégées et végétation. On vérifiera les séparations minimales de l'arrivée avec d'autres installations. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation et tracé de l'arrivée en étage et des pentes. Rupture du revêtement avec compresseur. Présentation à sec des tubes et des pièces spéciales. Déversement du sable dans le fond de la tranchée. Descente et mise en place des collecteurs dans le fond de la tranchée. Montage, connexion et contrôle de son bon fonctionnement. Exécution du remblai enveloppe. CLAUSES DE FINALISATION. Le réseau restera fermé jusqu'à sa mise en service, il ne présentera pas de problèmes de circulation et aura une évacuation rapide. CONSERVATION ET MAINTENANCE. Il y aura une protection contre les coups. CRITÈRE POUR LE MÉMOIRE On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet, entre les faces intérieures du mur du bâtiment et du regard de visite du réseau municipal. CRITÈRE D'ÉVALUATION ÉCONOMIQUE Le prix comprend la démolition et le levage de la structure de chaussée existante, mais il ne comprend pas l'excavation, le remblai proprement dit ni la connexion au réseau général d'assainissement. |
Déchets générés
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
01 04 09 |
Déchets de sable et d'argile. |
6,757 |
4,223 |
|
17 02 03 |
Plastique. |
0,282 |
0,470 |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,675 |
0,450 |
|
Déchets générés: |
7,714 |
5,143 |
|
|
17 02 01 |
Bois. |
0,211 |
0,192 |
|
Emballages: |
0,211 |
0,192 |
|
|
Total déchets: |
7,925 |
5,335 |
