AAO050

U

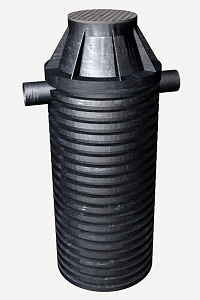

Regard de drainage préfabriqué, en polyéthylène haute densité.

141.661,36DA

Regard de drainage préfabriqué en polyéthylène haute densité, de 1,5 m de hauteur et 1,00 m de diamètre extérieur, avec deux arrivées de 250 mm de diamètre, à fermeture avec cadre et couvercle en fonte classe D-400 selon NF EN 124, installé dans revêtement de rues, y compris celles piétonnes, ou zones de stationnement pour tout type de véhicules; sur dallage de 25 cm d'épaisseur en béton armé BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305 légèrement armé avec un treillis soudé 150x300 mm et Ø 8,0-7,0 mm en acier FE E 500. Comprend le matériau pour connexions et arrêts et le matériau élastomère por l'ajustement entre le couvercle et le cadre. Le prix ne comprend l'excavation, les pompes de dénoyage ni le remblai périphérique postérieur avec matériau de drainage.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10haf040tjhi

Béton prêt à l'emploi BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305.

0,450

m³

15.881,17

7.146,53

mt07ame100ggh

Treillis soudé 150x300 mm, fils porteurs de 8 mm de diamètre et fils de répartition de 7 mm de diamètre, en acier Fe E 500.

1,750

m²

504,86

883,51

mt46pdp010k

Regard de drainage préfabriqué en polyéthylène haute densité, de 1,5 m de hauteur totale, composé de base plane; corps de tube annelé à fentes transversales et à double paroi, série SN-4, rigidité annulaire nominale 4 kN/m² et 1000 mm de diamètre extérieur; cône de réduction; escalier formé d'échelons et deux arrivées de 250 mm de diamètre soudées au corps du puits.

1,000

U

115.657,42

115.657,42

mt46tpr010q

Couvercle circulaire avec blocage via trois languettes et cadre en fonte ductile de 850 mm de diamètre extérieur et 100 mm de hauteur, passage libre de 600 mm, pour puits, classe D-400 selon NF EN 124. Couvercle revêtu d'une peinture bitumineuse et un cadre pourvu d'un joint d'insonorisation en polyéthylène et d'un dispositif antivol.

1,000

U

13.669,26

13.669,26

mo020

Compagnon professionnel III/CP2 construction.

1,320

h

672,52

887,73

mo113

Ouvrier d'exécution I/OE1 construction.

1,320

h

484,27

639,24

Frais de chantier des unités d'ouvrage

2,000

%

138.883,69

2.777,67

Coût d'entretien décennal: 7.083,07DA les 10 premières années.

Montant total HT:

141.661,36

UNITÉ D'OUVRAGE AAO050: REGARD DE DRAINAGE PRÉFABRIQUÉ, EN POLYÉTHYLÈNE HAUTE DENSITÉ.

CLAUSES TECHNIQUES

Regard de drainage préfabriqué en polyéthylène haute densité, de 1,5 m de hauteur et 1,00 m de diamètre extérieur, avec deux arrivées de 250 mm de diamètre, à fermeture avec cadre et couvercle en fonte classe D-400 selon NF EN 124, installé dans revêtement de rues, y compris celles piétonnes, ou zones de stationnement pour tout type de véhicules; sur dallage de 25 cm d'épaisseur en béton armé BCN: CPJ-CEM II/A 32,5 ES - TP - B 30 - 15/25 - E: 5b - BA - P 18-305 légèrement armé avec un treillis soudé 150x300 mm et Ø 8,0-7,0 mm en acier FE E 500. Comprend le matériau pour connexions et arrêts et le matériau élastomère por l'ajustement entre le couvercle et le cadre.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation. Mise en place du treillis soudé. Coulage et compactage du béton pour la réalisation du dallage. Montage. Connexion des collecteurs au regard. Mise en place d'un cadre, d'un tampon et d'accessoires. Contrôle de son bon fonctionnement.

CONSERVATION ET MAINTENANCE.

Il y aura une protection contre les coups, spécialement pendant le remblayage et le compactage des granulats, et contre le trafic lourd.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix ne comprend l'excavation, les pompes de dénoyage ni le remblai périphérique postérieur avec matériau de drainage.

Code CED

Type

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,158

0,772

17 04 05

Fer et acier.

0,120

0,057

Déchets générés:

1,278

0,829

15 01 01

Emballages en papier et en carton.

0,160

0,213

Emballages:

0,160

0,213

Total déchets:

1,438

1,042
