GPE040 |
m² |

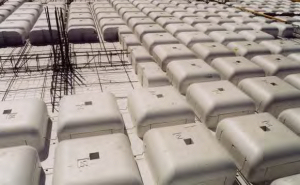

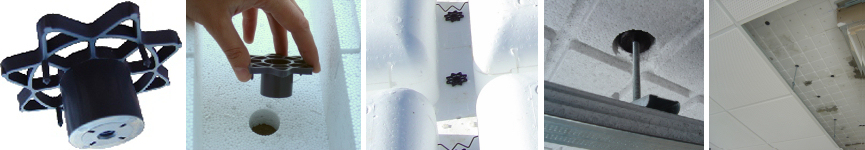

Système "FOREL", d'allégement des planchers réticulés. |
6.442,41DA |
||
Structure en béton armé, réalisée avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, volume total de béton 0,173 m³/m², en considérant 30% de surface massive, et acier Fe E 500, avec une quantité totale de 15 kg/m²; constituée de: plancher réticulé, horizontal, sur système de coffrage continu; nervures "in situ" de 12 cm, entraxe 80 cm; système FOREL 22+5, pour allègement d'un plancher, avec DIT de l'Institut Eduardo Torroja nº 406R/10, composé de plaques en EPS pour zones pleines et caissons en EPS moulé, constitués de modules de base et d'un couvercle de 68x68x22 cm; treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression. Ne comprend pas la répercussion des poteaux. |
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
mt07alm020a |
Étai métallique télescopique de jusqu'à 3 m de hauteur, selon NF EN 1065. Comprend les trépieds de stabilisation. |
0,067 |
U |
3.587,61 |
240,37 |
mt50spa050m |
Grosse planche en bois de pin, dimensions 20x7,2 cm. |
0,002 |
m³ |
25.497,16 |
50,99 |
mt07alm010a |
Structure support métallique pour système de coffrage récupérable composée de: poutrelles primaires, poutrelles, mur périmétrique et tôle d'arrêt des poteaux. |
0,011 |
m² |
2.178,71 |
23,97 |
mt07alp030d |
Panneau aggloméré hydrofuge renforcé de 35 mm d'épaisseur, pour éviter la flèche dans les zones pleines et les chapiteaux. |
0,275 |
m² |
1.579,57 |
434,38 |
mt50spa101 |
Clous en acier. |
0,025 |
kg |
108,68 |
2,72 |
mt07cpf010a |

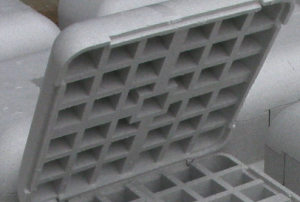

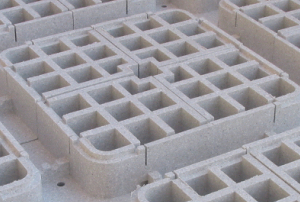

Système FOREL 22+5, avec DIT de l'Institut Eduardo Torroja nº 406R/10, composé de plaques en EPS pour zones pleines et caissons en EPS moulé, constitués de modules de base et d'un couvercle de 68x68x22 cm, pour allègement d'un plancher réticulé de 22+5 cm d'épaisseur. |
1,000 |
m² |
890,95 |
890,95 |
mt07cpf020d |
Répercussion, par m², de distanceurs métalliques, pour armatures de nervures, nécessaires pour le montage du système "FOREL", d'allègement de réticulé. |
1,000 |
U |
34,94 |
34,94 |
mt07cpf025b |
Répercussion, par m², de distanceurs en béton, para armatures de zones pleines, nécessaires pour le montage du système "FOREL", d'allègement de réticulé. |
1,000 |
U |
11,23 |
11,23 |
mt07aco055e |
Barres en acier haute adhérence, Fe E 500, de divers diamètres. |
15,750 |
kg |
116,05 |
1.827,79 |
mt08var050 |
Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre. |
0,150 |
kg |
122,97 |
18,45 |
mt07ame100bca |
Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500. |
1,100 |
m² |
229,73 |
252,70 |
mt08aaa010a |
Eau. |
0,031 |
m³ |
167,68 |
5,20 |
mt01arg000a |
Sable criblé. |
0,066 |
m³ |
2.422,89 |
159,91 |
mt01arg001ar |
Gros granulats homogénéisés de taille maximale 15/25 mm. |
0,124 |
m³ |
2.587,43 |
320,84 |
mt08cem000a |
Ciment gris en sacs. |
79,580 |
kg |
12,19 |
970,08 |
mq06hor010 |
Bétonnière. |
0,119 |
h |
134,47 |
16,00 |
mo044 |
Compagnon professionnel III/CP2 coffreur. |
0,576 |
h |
410,45 |
236,42 |
mo091 |
Ouvrier professionnel II/OP coffreur. |
0,542 |
h |
302,32 |
163,86 |
mo043 |
Compagnon professionnel III/CP2 ferrailleur. |
0,244 |
h |
410,45 |
100,15 |
mo090 |
Ouvrier professionnel II/OP ferrailleur. |
0,264 |
h |
302,32 |
79,81 |
mo045 |
Compagnon professionnel III/CP2 bétonneur. |
0,469 |
h |
410,45 |
192,50 |
mo092 |
Ouvrier professionnel II/OP bétonneur. |
0,469 |
h |
302,32 |
141,79 |
mo113 |
Ouvrier d'exécution I/OE1 construction. |
0,246 |
h |
276,90 |
68,12 |
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,258 |
h |
282,64 |
72,92 |
Coûts directs complémentaires |
2,000 |
% |
6.316,09 |
126,32 |
|
Coût d'entretien décennal: 322,12DA les 10 premières années. |
Montant total HT: |
6.442,41 |
Cahier des charges
UNITÉ D'OUVRAGE GPE040: SYSTÈME "FOREL", D'ALLÉGEMENT DES PLANCHERS RÉTICULÉS. CLAUSES TECHNIQUES Réalisation d'une structure en béton armé, réalisée avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, avec un volume total de béton 0,173 m³/m², en considérant 30% de surface massive, et acier Fe E 500, pour ferraillage de l'armature (coupe, façonnage et assemblage des éléments) en poste de ferraillage en chantier et pose dans les zones de panneaux, les poutres, les nervures et les chaînages, avec une quantité de 15 kg/m²; composée des éléments suivants: PLANCHER RÉTICULÉ: horizontal; nervures en béton "in situ" de 12 cm d'épaisseur, entraxe 80 cm; système FOREL 22+5, avec DIT de l'Institut Eduardo Torroja nº 406R/10, composé de plaques en EPS pour zones pleines et caissons en EPS moulé, constitués de modules de base et d'un couvercle de 68x68x22 cm, pour allègement d'un plancher de 22+5 cm d'épaisseur;couche en compression de 5 cm d'épaisseur, avec armature de répartition formée par treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500; comprend le bétonnage des chapiteaux, le renfort des ouvertures et les chaînages périmétriques d'étage, le montage et le démontage du système de coffrage continu avec des étais, des poutrelles métalliques et une surface coffrante en bois traité renforcée avec des baguettes et des profilés, et le séchage du béton. Ne comprend pas la répercussion des poteaux. CRITÈRE POUR LE MÉTRÉ Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m². CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. Les conditions d'utilisation du système seront ajustées à ce qui est établi dans le DIT correspondant, dont le sous-traitant recevra une copie du fabricant avant de débuter les travaux. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Implantation du système de coffrage. Montage du coffrage. Implantation de la géométrie de l'étage sur le coffrage. Mise en place des bases des caissons et des plaques d'EPS pour zones massives. Mise en place des couvercles pour les caissons. Mise en place des armatures avec des séparateurs homologués. Préparation du béton. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton. Démontage du système de coffrage. Réparation des défauts superficiels. CLAUSES DE FINALISATION. L'ensemble sera monolithique et transmettra correctement les charges. La surface sera uniforme et sans irrégularités. CONSERVATION ET MAINTENANCE. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul. CRITÈRE POUR LE MÉMOIRE On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus. |
Déchets générés
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
17 04 05 |
Fer et acier. |
1,297 |
0,618 |
17 02 01 |
Bois. |
7,450 |
6,773 |
01 04 09 |
Déchets de sable et d'argile. |
0,386 |
0,241 |
01 04 08 |
Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07. |
1,602 |
1,068 |
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
1,838 |
1,225 |
Déchets générés: |
12,573 |
9,925 |
|
15 01 01 |
Emballages en papier en en carton. |
1,074 |
1,432 |
17 02 03 |
Plastique. |
0,231 |
0,385 |
17 02 01 |
Bois. |
0,302 |
0,275 |
Emballages: |
1,607 |
2,092 |
|
Total déchets: |
14,180 |
12,016 |
