GPM010

m²

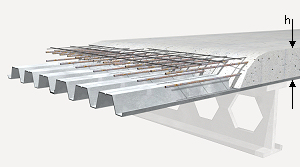

Plancher mixte avec tôle métallique comme coffrage perdu.

6.749,14DA

Plancher mixte, épaisseur 10 cm, avec coffrage perdu en tôle en acier galvanisé de 0,75 mm d'épaisseur, 44 mm d'épaisseur et 172 mm d'entraxe, et béton armé réalisé avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, volume total de béton 0,062 m³/m², acier Fe E 500, avec une quantité totale de 6 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07pcl010acc

Une tôle en acier galvanisé de 0,75 mm d'épaisseur, 44 mm d'épaisseur et 172 mm d'entraxe, 7 à 8 kg/m² et un moment d'inertie de 30 à 40 cm4. Comprend des vis autoforantes filetage tôle pour fixation des tôles.

1,050

m²

4.500,74

4.725,78

mt07aco020k

Séparateur homologué pour dalles mixtes.

3,000

U

9,09

27,27

mt07aco055e

Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.

1,000

kg

109,84

109,84

mt07aco055e

Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.

5,000

kg

109,84

549,20

mt07ame100bca

Treillis soudé 100x100 mm, fils porteurs de 4,0 mm de diamètre et fils de répartition de 4,0 mm de diamètre, en acier Fe E 500.

1,150

m²

217,43

250,04

mt08aaa010a

Eau.

0,016

m³

121,71

1,95

mt01arg000

Sable criblé pour bétons préparés sur chantier.

0,044

t

740,13

32,57

mt01arg001k

Gros granulats homogénéisés, de taille maximale 15/25 mm, pour bétons préparés sur chantier.

0,057

t

1.061,56

60,51

mt08cem000

Ciment en sacs, pour béton confectionné sur le chantier.

21,638

kg

14,82

320,68

mo041

Compagnon professionnel III/CP2 du béton.

0,464

h

476,53

221,11

mo087

Ouvrier professionnel II/OP du béton.

0,232

h

286,77

66,53

mo111

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,108

h

262,38

28,34

mo110

Ouvrier d'exécution I/OE2 VRD espaces privés.

0,113

h

267,82

30,26

Moyens auxiliaires

2,000

%

6.424,08

128,48

Coûts indirects

3,000

%

6.552,56

196,58

Coût d'entretien décennal: 404,95DA les 10 premières années.

Montant total HT:

6.749,14

UNITÉ D'OUVRAGE GPM010: PLANCHER MIXTE AVEC TÔLE MÉTALLIQUE COMME COFFRAGE PERDU.

CLAUSES TECHNIQUES

Réalisation d'un plancher mixte, épaisseur 10 cm, avec coffrage perdu en tôle en acier galvanisé de 0,75 mm d'épaisseur, 44 mm d'épaisseur et 172 mm d'entraxe et béton armé réalisé avec béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, volume total de béton 0,062 m³/m²; acier Fe E 500, avec une quantité totale de 6 kg/m²; et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500. Comprend la partie proportionnelle d'arrêts périmétriques et de débords, réalisés à base de pièces angulaires en plaque d'acier galvanisé; réalisation des ouvertures et des renforts supplémentaires; fixations des plaques et des arrêts, et étaiement dans les zones nécessaires selon les données du fabricant. L'ensemble s'appui sur une structure métallique non comprise dans ce prix.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m².
