GPO030

m²

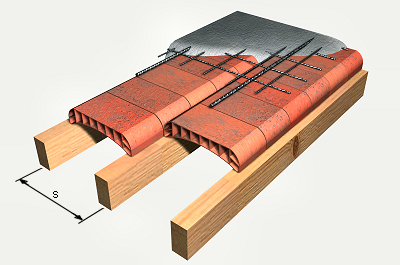

Plancher sur poutrelles en bois, entrevous en terre cuite.

9.850,95DA

Plancher traditionnel avec un entraxe de 60 cm, de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, classe résistante C18, protection du bois de classe de pénétration NP2, travaillée en atelier, entrevous avec entrevous en terre cuite courbe, 60x30x12 cm; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt50spa052b

Planche en bois de pin, de 20x7,2 cm.

0,040

m

778,55

31,14

mt50spa101

Clous en acier.

0,045

kg

109,77

4,94

mt50spa081a

Étai métallique télescopique, de jusqu'à 3 m de hauteur.

0,013

U

1.128,98

14,68

mt07bce020a

Entrevous en terre cuite courbe, 60x30x12 cm, y compris les pièces spéciales, selon NF EN 15037-3.

4,800

U

239,85

1.151,28

mt07mee018ha

Bois scié de pin sylvestre (Pinus sylvestris) avec finition brossée, pour poutrelle de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1, travaillée en atelier.

0,063

m³

52.351,62

3.298,15

mt07aco020o

Séparateur homologué pour treillis soudé.

2,000

U

9,76

19,52

mt07aco055e

Barres en acier haute adhérence, Fe E 500, de divers diamètres.

1,100

kg

117,90

129,69

mt07ame100bca

Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500.

1,100

m²

233,39

256,73

mt10hes070fOEe

Béton léger LC25/28 (XC1(F) D12; S2; Cl 0,4; D1,4), prêt à l'emploi, selon NF EN 206-1.

0,142

m³

21.830,35

3.099,91

mo048

Compagnon professionnel III/CP2 charpentier bois.

0,541

h

384,08

207,79

mo095

Ouvrier professionnel II/OP charpentier bois.

0,541

h

282,90

153,05

mo042

Compagnon professionnel III/CP2 du béton.

1,352

h

384,08

519,28

mo089

Ouvrier professionnel II/OP du béton.

1,352

h

282,90

382,48

mo113

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,206

h

259,11

53,38

mo112

Ouvrier d'exécution I/OE2 VRD espaces privés.

0,206

h

264,48

54,48

Majoration des montants

2,000

%

9.376,50

187,53

Coûts indirects

3,000

%

9.564,03

286,92

Coût d'entretien décennal: 1.477,64DA les 10 premières années.

Montant total HT:

9.850,95

UNITÉ D'OUVRAGE GPO030: PLANCHER SUR POUTRELLES EN BOIS, ENTREVOUS EN TERRE CUITE.

CLAUSES TECHNIQUES

Réalisation d'un plancher traditionnel avec un entraxe de 60 cm, composé de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1; entrevous avec entrevous en terre cuite courbe, 60x30x12 cm; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton léger LC25/28 (XC1(F); D12; S2; Cl 0,4; D1,4) prêt à l'emploi. Comprend étaiement et désétaiement des poutrelles, les séparateurs, les éléments d'attache des poutrelles et des chaînages périmétriques des étages et les ouvertures.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus.
