GPO010

m²

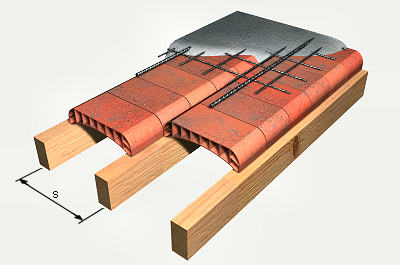

Plancher sur poutrelles en bois, hourdis céramiques.

7.868,55DA

Plancher traditionnel avec un entraxe de 60 cm, de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, classe résistante C-18, protection du bois de classe de pénétration NP2, travaillée en atelier, hourdis avec hourdis céramique courbe, 60x30x12 cm; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305, coulage avec moyens manuels.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt50spa050k

Grosse planche en bois de pin, dimensions 20x7,2 cm.

0,002

m³

24.508,89

49,02

mt50spa101

Clous en acier.

0,030

kg

92,41

2,77

mt50spa081a

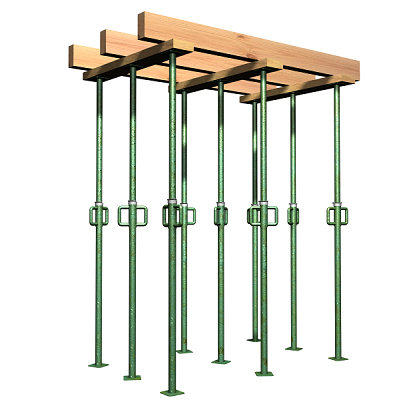

Étai métallique télescopique, de jusqu'à 3 m de hauteur.

0,040

U

1.074,37

42,97

mt07bce020a

Hourdis céramique courbe, 60x30x12 cm, comprend partie proportionnelle de pièces spéciales, selon NF EN 15037-3.

4,800

U

223,45

1.072,56

mt07mee018ha

Bois scié de pin sylvestre (Pinus sylvestris) avec finition brossée, pour poutrelle de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C-18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1, travaillée en atelier.

0,063

m³

48.772,30

3.072,65

mt07aco020o

Séparateur homologué pour treillis soudé.

2,000

U

9,09

18,18

mt07aco055e

Barres en acier haute adhérence, Fe E 500, élaboré en atelier et mis en place in situ, de divers diamètres.

1,100

kg

109,84

120,82

mt07ame100bca

Treillis soudé 100x100 mm, fils porteurs de 4,0 mm de diamètre et fils de répartition de 4,0 mm de diamètre, en acier Fe E 500.

1,100

m²

217,43

239,17

mt08aaa010a

Eau.

0,036

m³

121,71

4,38

mt01arg000

Sable criblé pour bétons préparés sur chantier.

0,102

t

740,13

75,49

mt01arg001d

Gros granulats homogénéisés, de taille maximale 12,5 mm, pour bétons préparés sur chantier.

0,131

t

1.486,18

194,69

mt08cem000

Ciment en sacs, pour béton confectionné sur le chantier.

49,558

kg

14,82

734,45

mo047

Compagnon professionnel III/CP2 charpentier bois.

0,648

h

476,53

308,79

mo093

Ouvrier professionnel II/OP charpentier bois.

0,648

h

286,77

185,83

mo041

Compagnon professionnel III/CP2 du béton.

1,620

h

476,53

771,98

mo087

Ouvrier professionnel II/OP du béton.

1,620

h

286,77

464,57

mo111

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,242

h

262,38

63,50

mo110

Ouvrier d'exécution I/OE2 VRD espaces privés.

0,253

h

267,82

67,76

Moyens auxiliaires

2,000

%

7.489,58

149,79

Coûts indirects

3,000

%

7.639,37

229,18

Coût d'entretien décennal: 1.180,28DA les 10 premières années.

Montant total HT:

7.868,55

UNITÉ D'OUVRAGE GPO010: PLANCHER SUR POUTRELLES EN BOIS, HOURDIS CÉRAMIQUES.

CLAUSES TECHNIQUES

Réalisation d'un plancher traditionnel avec un entraxe de 60 cm, composé de poutrelles de bois scié de pin sylvestre (Pinus sylvestris), finition brossée, de 10x20 à 15x25 cm de section et jusqu'à 6 m de longueur, pour applications structurales, classe résistante C-18 selon NF EN 338 et NF EN 1912 et protection face aux agents biotiques qui correspondent à la classe de pénétration NP2 (3 mm dans les faces latérales de l'aubier) selon NF EN 351-1; hourdis avec hourdis céramique courbe, 60x30x12 cm; acier Fe E 500, quantité 1,1 kg/m², et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, en couche de compression de 4 cm d'épaisseur de béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 5/15 - E: 2a - BA - P 18-305, coulage avec moyens manuels. Comprend mise en place et retrait des étais des poutrelles, séparateurs, les éléments d'attache des poutrelles et des chaînages périmétriques des étages et les ouvertures.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages du périmètre, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants du plancher signalés dans les plans et les détails du projet seront considérés comme inclus.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 02 01

Bois.

2,410

2,191

17 04 05

Fer et acier.

0,453

0,216

17 01 03

Tuiles et matériaux céramiques.

3,408

2,726

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

2,714

1,809

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,487

0,991

Déchets générés:

10,472

7,934

15 01 01

Emballages en papier en en carton.

0,694

0,925

17 02 03

Plastique.

0,181

0,302

17 02 01

Bois.

0,702

0,638

Emballages:

1,577

1,865

Total déchets:

12,049

9,799
