ELB020

m²

Système "KNAUF" de plaque de ciment Portland pour support de revêtement extérieur de façade ventilée.

7.459,11DA

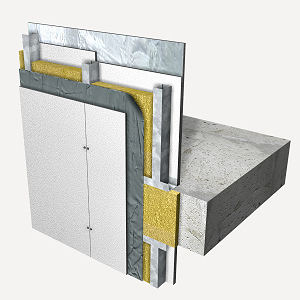

Système de façade "KNAUF" Aquapanel WM211C.es, (12,5+75+5+15)/400, pour une utilisation comme couche intérieure de façade ventilée, constitué d'une plaque Aquapanel Outdoor de 12,5 mm d'épaisseur, vissée depuis l'extérieur à une structure métallique en acier Z2 (Z275) galvanisé normale de rails de 75/40/0,7 mm GRC 0,70, fixés sur les parties supérieures et inférieures des planchers, et de montants de 75/50/0,70 mm GRC 0,70 avec un entraxe de 400 mm, de type normale "N"; membrane imperméable à l'eau Tyvek StuccoWrap entre les profilés et la plaque; deux plaques à visser depuis l'intérieur sur les montants (une plaque de type Standard (A) de 5 mm d'épaisseur et une autre de type Standard + Aluminium (BV) de 15 mm d'épaisseur); préparée comme support du revêtement extérieur de la façade ventilée (non compris dans ce prix).

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt12pck020d

Bande acoustique de dilatation "KNAUF" de 95 mm de largeur.

1,200

m

53,10

63,72

mt12pak020b

Profilé en U 75/40/0,7 mm GRC 0,70 "KNAUF" en acier Z2 (Z275) galvanisé normal, pour système Aquapanel Outdoor. Selon NF DTU 25.41 P1-2 et NF EN 14195.

0,700

m

258,69

181,08

mt12pak030bb

Montant 75/50/0,70 mm GRC 0,70 "KNAUF" en acier Z2 (Z275) galvanisé normal, pour système Aquapanel Outdoor. Selon NF DTU 25.41 P1-2 et NF EN 14195.

2,750

m

367,14

1.009,64

mt12pak070

Membrane imperméable à l'eau et perméable à la vapeur d'eau, Tyvek StuccoWrap "KNAUF".

1,100

m²

510,97

562,07

mt12pak010a

Plaque en ciment Portland Aquapanel Outdoor "KNAUF" 12,5x1200x2400, revêtue d'une couche en fibre de verre imbibée des deux côtés.

1,000

m²

2.602,78

2.602,78

mt12pak040b

Vis Aquapanel Maxi TB 39 mm "KNAUF".

20,000

U

9,36

187,20

mt12psg220

Fixation composée d'une cheville et d'une vis 5x27.

1,600

U

6,40

10,24

mt12ppk010a

Plaque de plâtre A / NF EN 520 - 1200 / longueur / 12,5 / bord affiné, Standard "KNAUF".

1,000

m²

472,60

472,60

mt12ppk010e

Plaque de plâtre BV / NF EN 520 - 1200 / longueur / 15 / bord affiné, Standard + Aluminium "KNAUF".

1,000

m²

1.003,90

1.003,90

mt12ptk010cd

Vis autoforeuse TN "KNAUF" 3,5x25.

9,000

U

0,95

8,55

mt12ptk010cg

Vis autoforeuse TN "KNAUF" 3,5x45.

18,000

U

1,48

26,64

mt12pik015

Pâte de collage Perlfix "KNAUF", selon NF EN 14496.

0,100

kg

61,29

6,13

mt12pik010a

Pâte de joints Jointfiller 24 H "KNAUF", selon NF EN 13963.

0,500

kg

133,77

66,89

mt12pck010a

Bande de joints "KNAUF" de 50 mm de largeur.

1,600

m

3,67

5,87

mt12pak060

Mortier de joints Aquapanel "KNAUF", couleur gris.

0,600

kg

273,11

163,87

mt12pak050

Bande de joints Aquapanel Outdoor "KNAUF".

2,100

m

56,15

117,92

mo051

Compagnon professionnel III/CP2 poseur de systèmes de façades préfabriqués.

0,365

h

469,16

171,24

mo097

Ouvrier professionnel II/OP poseur de systèmes de façades préfabriqués.

0,365

h

273,06

99,67

mo052

Compagnon professionnel III/CP2 plaquiste.

0,365

h

469,16

171,24

mo098

Ouvrier professionnel II/OP plaquiste.

0,365

h

273,06

99,67

Moyens auxiliaires

3,000

%

7.030,92

210,93

Coûts indirects

3,000

%

7.241,85

217,26

Coût d'entretien décennal: 1.268,05DA les 10 premières années.

Montant total HT:

7.459,11

UNITÉ D'OUVRAGE ELB020: SYSTÈME "KNAUF" DE PLAQUE DE CIMENT PORTLAND POUR SUPPORT DE REVÊTEMENT EXTÉRIEUR DE FAÇADE VENTILÉE.

CLAUSES TECHNIQUES

Fourniture et montage d'un système de façade "KNAUF" Aquapanel WM211C.es, pour être utilisé comme couche intérieure de façade ventilée, constitué d'une structure métallique en acier Z2 (Z275) galvanisé normale de rails de 75/40/0,7 mm GRC 0,70 et de montants de 75/50/0,70 mm GRC 0,70 séparés de 400 mm et de type normale "N", sur laquelle sont vissées une plaque Aquapanel Outdoor de 12,5 mm d'épaisseur du côté extérieur et deux plaques du côté intérieur (une plaque type Standard (A) de 5 mm d'épaisseur et une plaque type Standard + Aluminium (BV) de 15 mm d'épaisseur). Une barrière imperméable à l'eau Tyvek sera placée entre les profilés et la plaque. Comprend la bande acoustique, la pâte de collage, les vis, les fixation et la pâte, le mortier, le ruban de joints, les profils d'arrêt en PVC pour la réalisation des joints de dilatation et la protection des coins et des recoins, la résolution des rencontres, les points singuliers et les travaux nécessaires à la réalisation des ouvertures. Totalement terminé et prêt à supporter le revêtement extérieur (non compris dans ce prix), qui est compatible avec lui et complète le mur extérieur de façade ventilée.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 2 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 2 m², en ajoutant en échange la surface de la partie intérieure du vide, correspondant au développement des jambages et des linteaux.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,127

0,060

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,625

1,083

17 08 02

Matériaux de construction à partir de plâtre distincts de ceux spécifiés dans le code 17 08 01.

1,410

1,410

Déchets générés:

3,162

2,554

17 02 03

Plastique.

0,278

0,463

Total déchets:

3,440

3,017
