EMV010

m²

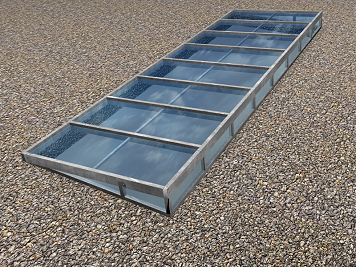

Lanterneau de plaques translucides.

15.768,91DA

Lanterneau à un pan avec une lumière maximale inférieur à 3 m revêtu avec plaques alvéolaires en polycarbonate cellulaire incolores de 6 mm d'épaisseur.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt21lpe010a

Répercussion par m² de lucarne à un pan avec une lumière maximale inférieur à 3 m de la structure autoportante constituée de profilés en aluminium extrudés, avec un alliage 6063 et un traitement thermique T-5.

1,000

m²

6.168,70

6.168,70

mt21lpe020a

Répercussion par m² de lucarne à un pan avec une lumière maximale inférieur à 3 m des éléments d'arrêt, de visserie et de pièces d'encrage de la lucarne.

1,000

m²

1.807,85

1.807,85

mt21lpc010a

Plaque alvéolaire translucide, en polycarbonate cellulaire, d'épaisseur 6 mm, incolore.

1,050

m²

2.322,43

2.438,55

mt21lpc020

Profilé universel en aluminium, avec des élastiques d'étanchéité en EPDM, pour la fermeture des joints entre les plaques en polycarbonate cellulaire dans les lucarnes.

2,000

m

1.278,60

2.557,20

mt21lpc030

Produits complémentaires pour le montage de plaques en polycarbonate cellulaire dans les lucarnes.

1,500

U

141,48

212,22

mo011

Compagnon professionnel III/CP2 monteur.

3,288

h

404,10

1.328,68

mo080

Ouvrier professionnel II/OP monteur.

3,288

h

287,87

946,52

Coûts directs complémentaires

2,000

%

15.459,72

309,19

Coût d'entretien décennal: 10.722,86DA les 10 premières années.

Montant total HT:

15.768,91

UNITÉ D'OUVRAGE EMV010: LANTERNEAU DE PLAQUES TRANSLUCIDES.

CLAUSES TECHNIQUES

Réalisation d'un lanterneau à un pan en toitures, avec une ossature autoportante de profilés en aluminium laqué pour une dimension de lumière maximale inférieur à 3 m, revêtu avec plaques alvéolaires en polycarbonate cellulaire incolores de 6 mm d'épaisseur. Comprend la visserie, les éléments d'arrêt et les pièces d'ancrage pour la réalisation de l'élément portant, les découpes de plaque, les profilés universels en aluminium avec de joints d'étanchéité en EPDM, les vis en acier inoxydable et les pièces spéciales pour la mise en place des plaques. Totalement terminé dans des conditions d'étanchéité.

CRITÈRE POUR LE MÉTRÉ

Surface du pan mesurée en grandeur réelle, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Aucun élément ne sera appuyé et le transit ne sera pas permis.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, la surface réellement exécutée selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 02 03

Plastique.

7,560

12,600

17 04 02

Aluminium.

0,113

0,075

Déchets générés:

7,673

12,675

17 02 03

Plastique.

0,016

0,027

Total déchets:

7,689

12,702
